1、本體組
清掃如前所述準備好的基礎底板表面，將圓錐式破碎機本體組安裝在規定位置，鎖緊四個基座螺栓.把精密水準儀安裝在本體組的上表面，檢查本體組水平度，然后向混凝土座與本體組的問隙中灌注砂漿，保證填充均勻并完全充滿，外銅上涂防護油并蓋上干凈的塑料薄膜或布以防積塵，偏心座、主軸及所有滑動接觸部件都應進行類似處理，以確保順利安裝。
2、拆卸止推軸承

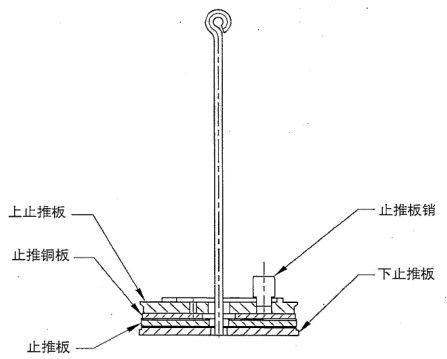

圖5 推齒輪的拆卸
如圖5 所示，將專用的長吊環螺栓穿過止推軸承(該止推軸承由幾塊青銅質止推板構成)擰入青銅質的下止推板中心螺紋孔內，在本體組中取出整個止推軸承即可.
3、 傳動軸和傳動軸架
用穿在吊環螺釘上的鋼絲繩起吊傳動軸組，將其安裝在圓錐式破碎機體組上，用螺栓和螺母鎖緊，
如圖6 所示.

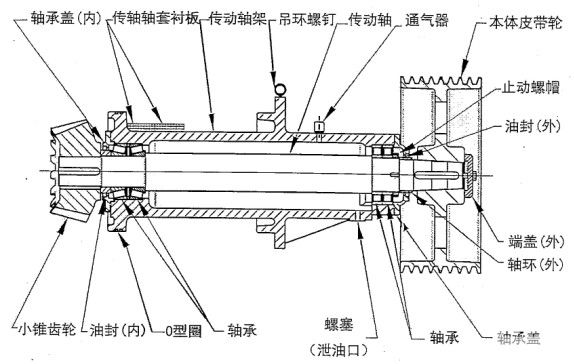

圖-6 傳動軸和傳動軸架安裝
4、偏心座
如圖7 所示將止推軸承[由上止推板、止推銅板、下止推板組成] 裝到偏心座上并用螺栓鎖緊，再將吊環釘擰到偏心座頂部，吊起該部件并小心插入外銅.在插入過程中，要左右輕輕搖動偏心座保證大小錐齒輪能夠正確啃合，側隙和頂隙值符合下表要求.安裝完成后， 卸掉鎖緊螺栓和吊環螺釘.

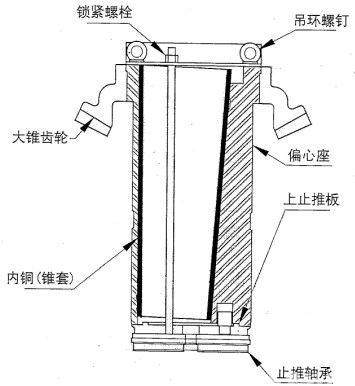

圖7-1圓錐式破碎機偏心座安裝
5、球面座和防塵圈
如圖8 所示，用鋼絲繩吊起球面座，小心安放到本體組的正確位置，然后按照圖9 用螺栓緊固，將所有防塵彈簧裝入球面座，在這里，防塵彈簧相當防塵圈上下運動的緩衡器.

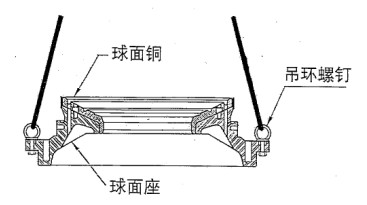

圖8-起吊球面座

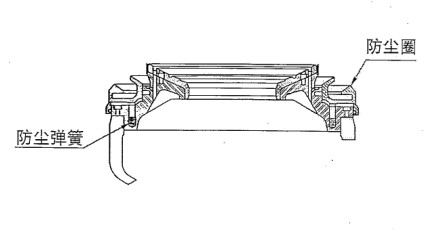

圖9昔面座防護
圖10-檢查球面座垂直運動情況
6、起吊主軸
取下分配盤和緊固螺栓，按照圖11 擰入吊環螺釘，用鋼絲繩起吊主軸部件.
清潔其滑動接觸面，取下粘在主軸油孔上的膠布，在主軸和錐 體態底部的球面處薄薄地涂上一層潤滑油以便順利安裝。

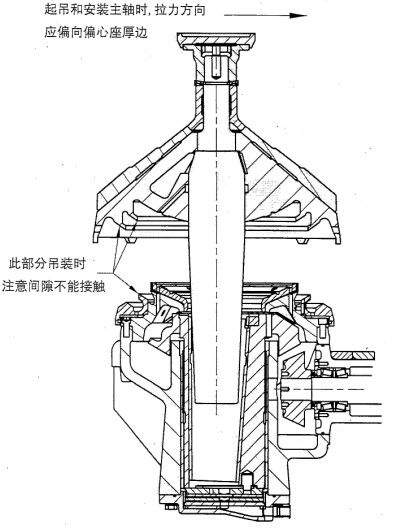

圖11-起吊主軸
將主軸吊到圓錐式破碎機本體組中心的正上方，對準偏心座孔緩緩放到位，應防止錐體態、首先碰到防塵圈外部，然后將取下的分配盤和緊固螺栓裝上.
7、安裝上架
按照上架、上室、上室襯板和帽架的順序?qū)⒏鞑考惭b到位.
如圖12，上架安裝時的定位由導銷和本體組上的配合記號決定.
8、安裝卸料液壓缸
將排料口調整用液壓缸放入圓錐式破碎機本體組孔中，緊固液壓缸固定座，連接好油管等相關部件
